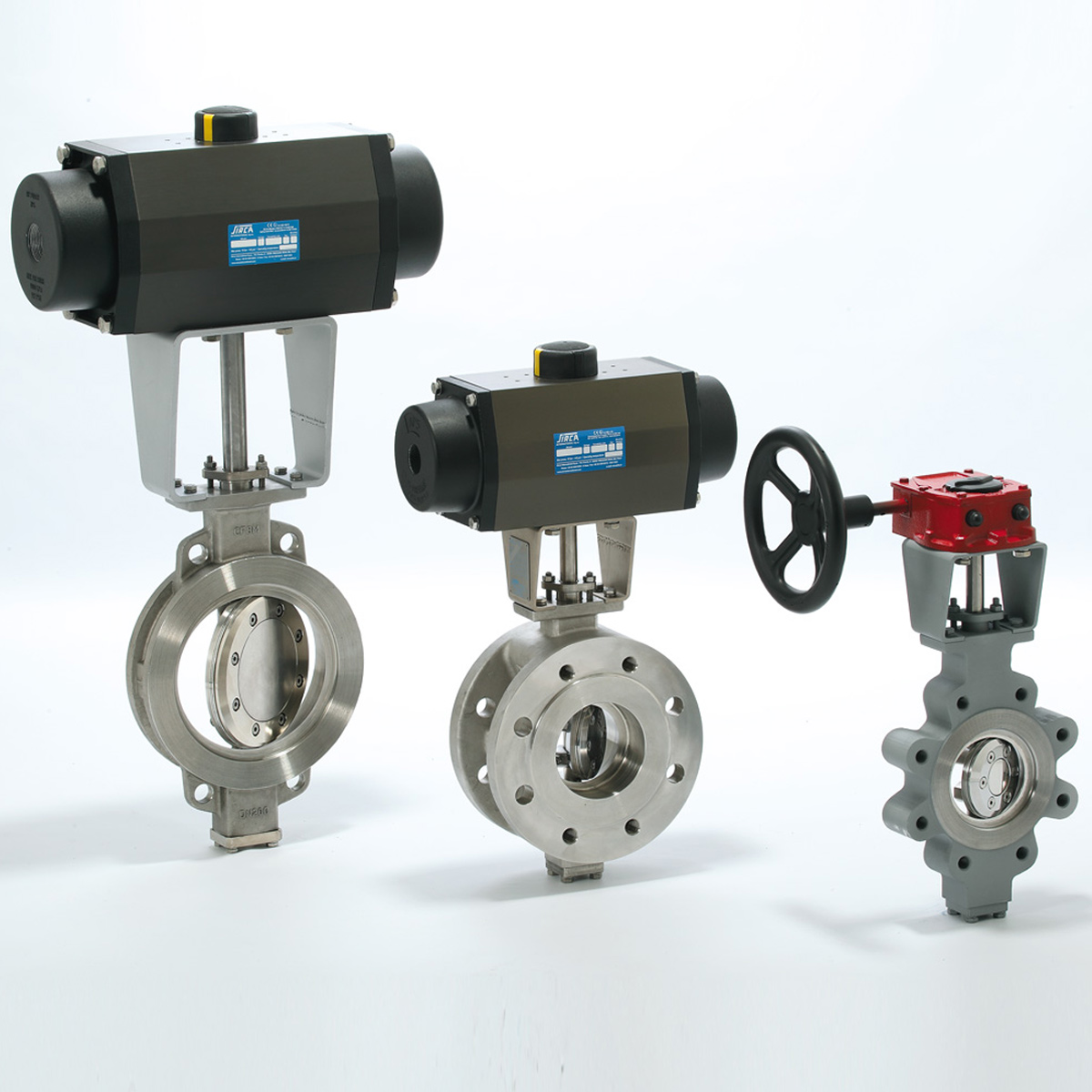

Absperrklappen – Dreifachexzentrisch metallisch dichtend

Verfügbare Marken / Hersteller

  • Sirca
  • MaxAir
  • DeltaTau
  • Pentair / Keystone
  • ABO
  • RT Valvole

Einsatzmöglichkeiten

Metallischdichtende Hochleistungs Absperrklappe für extreme Betriebsbedingungen bei denen es entweder zu hohem Druck oder hohen Temperaturen kommt, die weiche Dichtungen sehr schlecht vertragen.

Ebenso ist die dreifachexzentrische Klappe für eine Vielzahl von abrasiven, erosiven und aggressiven Medien geeignet, da eine Vielzahl von Werkstoffen zur Konstruktion zur Verfügung steht.

Die Spindel ist im Gehäuse doppelt-exzentrisch gelagert, der Sitzkonuswinkel bildet die dritte Exzentrizität aus.

Die Dreifachexzentrisch metallisch dichtende Klappe hat sich bei allen Einsätzen mit Flüssigkeiten und Gasen bewährt!

Technische Eigenschaften

  • Kopfflanschausführung nach EN ISO 5211
  • Verschleiss- und Reibungsarmes schwenken
  • Metallisch dichtend
  • Gepanzerter Sitz aus Stellite 21
  • Durchgehende Welle und gehärtete Lager mit Graphitschutzring.
  • Erfüllt die Anforderungen der TA-Luft EN 15848 (optional).
  • Firesafe nach ISO 10497
  • Geringes Drehmoment da beim Öffnungs- bzw. Schließvorgang keine Reibung zwischen Scheibe und Dichtung entsteht.
  • Das innerhalb des Gehäuses montierte Dichtsystem bietet beste Beständigkeit gegen Korrosion und Erosion
  • Durchgehende Dichtfläche gemäß EN 1514-2 und ASME B 16.20.
  • Alle Dichtflächen sind mechanisch feinst bearbeitet

Lieferbar in folgenden Ausführungen

  1. Doppelflansch-Ausführung
  2. Zwischenflansch-Ausführung (Wafer Type)
  3. Anflansch-Ausführung (Lug Type)
  4. Anschweiss-Ausführung (BW Butt Weld)

Technische Details

Gehäusewerkstoffe

  1. Niedrig legierter Stahl für Temperaturen bis +650°C und bis -80°C
  2. Kohlenstoffstahl für Temperaturen bis +450°C und bis -50°C
  3. austenitischer nichtrostender Stahl für Temperaturen bis -196°C
  4. Aluminium/Bronze
  5. Duplex
  6. Monel
  7. Hastelloy
  8. Inconel

Lamellendichtung

  1. 4541/Graphit
  2. Duplex/Graphit
  3. Spezielle Dichtungen nach Kundenwunsch verfügbar:
    1. Für Cryogen Anwendungen
    2. Für Meerwasser, Sole
    3. Für Säuren

Abschlussdichtung

  1. Duplex/Graphit

Klappenscheiben

  1. Niedrig legierter Stahl für Temperaturen bis +650°C und bis -80°C
  2. Kohlenstoffstahl für Temperaturen bis +450°C und bis -50°C
  3. austenitischer nichtrostender Stahl für Temperaturen bis -196°C
  4. Aluminium/Bronze
  5. Duplex
  6. Monel
  7. Hastelloy
  8. Inconel

Nennweiten

  1. DN 50-1000
  2. 3“ – 40“

Druckstufen

  1. PN6, PN10, PN16, PN25, PN40, PN63, PN100
  2. ANSI 150, ANSI 300, ANSI 600

Betätigung

  1. Handgetriebe
  2. Pneumatikantrieb
  3. E-Antrieb
