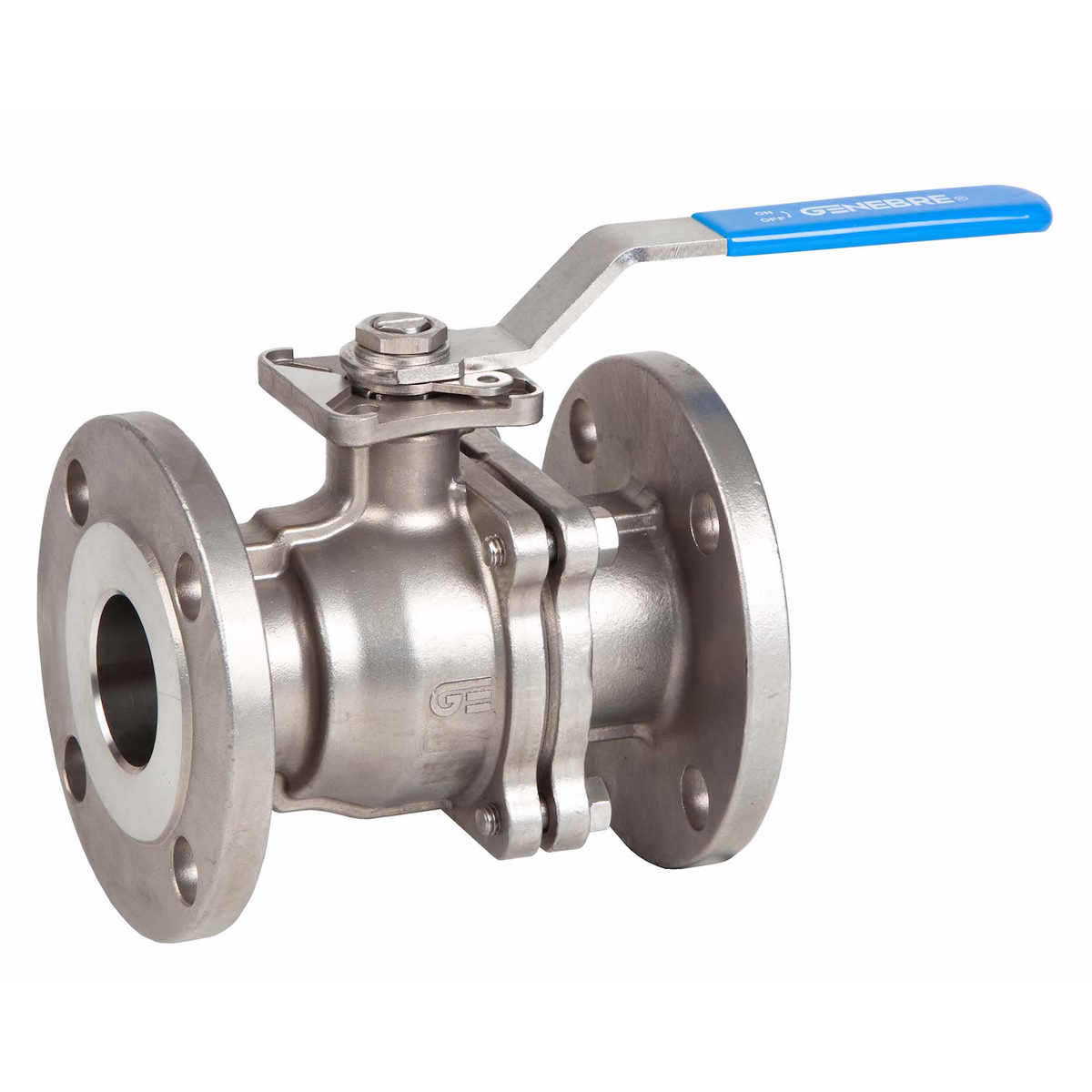

Flanschkugelhähne - Kugelhähne

Verfügbare Marken / Hersteller

  • CVL
  • Sirca
  • Crotti
  • Emme Technology

CVL-Kugelhähne / Flanschkugelhähne

Folgende Kugelhähne von CVL gehören bei uns zum Standard-Sortiment im Bereich der Flanschkugelhähne:

  • CVL 60 – Flanschkugelhahn Baulänge nach DIN 3202 F4 / EN 558
  • CVL 64 – Flanschkugelhahn „long pattern“ ANSI 150 B16.10, reduzierter Durchgang
  • CVL 64 – Flanschkugelhahn „short pattern“ ANSI 150 B16.10, reduzierter Durchgang
  • CVL 68 – Flanschkugelhahn ANSI 300 B16.10, voller Durchgang
  • CVL 68 – Flanschkugelhahn ANSI 300 B16.10, reduzierter Durchgang
  • CVL 70 – Flanschkugelhahn ANSI 600 B16.10, voller Durchgang
  • CVL 70 – Flanschkugelhahn ANSI 600 B16.10, reduzierter Durchgang
  • CVL 80 – Flanschkugelhahn ANSI 900/1500 B16.10, voller Durchgang
  • CVL 90 – Flanschkugelhahn ANSI 2500 B16.10, voller Durchgang

Crotti-Kugelhähne / Flanschkugelhähne

Folgende Kugelhähne von Crotti gehören bei uns zum Standard-Sortiment im Bereich der Flanschkugelhähne:

  • Crotti Art.33 – Flanschkugelhahn Baulänge nach DIN 3202 F4 / EN 558 / B16.10 mit schwimmend gelagerter Kugel (floating ball)

  • Crotti Art.33 – Flanschkugelhahn Baulänge nach DIN 3202 F4 / EN 558 / B16.10 mit doppelt gelagerter Kugel bis zu 24“ / DN 600 (trunnion mounted) bis zu 24“ / DN 600

  • Doppel Absperr- und Ablass Kugelhähne (double block and bleed) für die ANSI Klassen 150 bis zu 2500 oder PN 16 bis hoch zu PN 160

Emme Technology-Kugelhähne / Flanschkugelhähne

Folgende Kugelhähne von Emme Technology S.r.l gehören bei uns zum Standard-Sortiment im Bereich der Flanschkugelhähne:

  • V25 – Flanschkugelhahn ANSI 150 B16.10
  • V26 – Flanschkugelhahn ANSI 150 B16.10
  • V27 – Flanschkugelhahn Baulänge nach DIN 3202 F4 / EN 558
  • V28 – Flanschkugelhahn ANSI 150 B16.10
  • V29 – Flanschkugelhahn ANSI 150 B16.10
  • Sesto TS – Flanschkugelhahn Baulänge nach DIN 3202 F4 / EN 558 / B16.10 mit doppelt gelagerter Kugel bis zu 24“ / DN 600 (trunnion mounted) bis zu 24“ / DN 600
  • Sesto TS – Doppel Absperr- und Ablass Kugelhähne (double block and bleed) für die ANSI Klassen 150 bis zu 2500 oder PN 16 bis hoch zu PN 160

Einsatzmöglichkeiten

Universell einsetzbarer Flanschkugelhahn für eine vielzahl an Einsatzmöglichkeiten wie z.B. unkritische, abrasive, aggresive, erosive, flüssige und gasförmige Durchflussmedien wie z.B Seewasser, Salzwasser, Wasser, Oel, Gas, Pulver und chemische Produkte.

Der Flanschkugelhahn kommt zur Anwendung in speziellen industriellen Systemen in den höchste Sicherheit und Zuverlässigkeit unabdingbare Vorraussetzung für den reibungslosen Betrieb ist.

Anwendungsgebiete

  • Niedrigtemperatur
  • Tiefsttemperatur (-196°C)
  • Hochtemperatur
  • Hoch und Höchstdruck
  • Untergrund
  • Offshore
  • Schiffahrt
  • Öl & Gas Transport in Pipelines
  • Ölbohrplattformen
  • Chemie

Lieferbar in folgenden Ausführungen

  • 2-teilig mit Schwimmend gelagerte Kugel (floating ball) / voller Durchgang
  • Monoblock mit Schwimmend gelagerte Kugel (floating ball) / voller Durchgang
  • 2-teilig mit Schwimmend gelagerte Kugel (floating ball) / reduzierter Durchgang
  • 3-teilig mit Schwimmend gelagerte Kugel (floating ball) / voller Durchgang
  • 2-teilig mit doppelt Gelagerte Kugel (trunnion mounted) / voller Durchgang
  • 3-teilig mit Schwimmend gelagerte Kugel (floating ball) / reduzierter Durchgang
  • 3-teilig mit doppelt Gelagerte Kugel (trunnion mounted) / voller Durchgang
  • 2-teilig mit doppelt Gelagerte Kugel (trunnion mounted) / reduzierter Durchgang
  • 3-teilig mit doppelt Gelagerte Kugel (trunnion mounted) / reduzierter Durchgang
  • 2-teilig mit doppelt Gelagerte Kugel (trunnion mounted) / Schweissenden
  • 3-teilig mit doppelt Gelagerte Kugel (trunnion mounted) / Schweissenden

Technische Details

Gehäusewerkstoffe

  1. ASTM A105; 1.4060
  2. 4401, 1.4301; 1.4408; 1.4462; 1.4470; 1.4571; 1.4581; 1.4539
  3. AISI 304, AISI 316; AISI 316L, F321
  4. Duplex, Superduplex
  5. A182 GR F51, F53, F55
  6. Titan
  7. Hastelloy
  8. Monel
  9. Inconel 625; Inconel 718;
  10. Incoloy 825
  11. Supper Alloy A638 GR660
  12. Tieftemperatur Ausführung A350 GR LF2, A350 GR LF3, A694 GR F42-F70
  13. Titan

Kugel

  1. Tieftemperatur Ausführung
  2. A350 GR LF2
  3. A350 GR LF2
  4. Edelstahl
  5. 304
  6. 316
  7. Duplex
  8. Inconel
  9. Incoloy
  10. Monel

Welle

  1. F6A
  2. AISI 410
  3. 304
  4. 316
  5. G630 17-4/PH
  6. Duplex
  7. Inconel
  8. Incoloy
  9. MonelWelle

Dichtung

  1. Devlon
  2. PEEK
  3. KEL-F
  4. RPTFE Carbon
  5. PTFE
  6. RTFE
  7. PCTFE
  8. PFA
  9. Nylon
  10. Nylon 6
  11. Viton

Nennweiten

  1. DN 15-200

Druckstufen

  1. PN6-PN10-PN16-PN25-PN40-PN64-PN100-PN160
  2. ANSI 150; ANSI 300; ANSI 600; ANSI 900; ANSI 1500; ANSI 2500

Betätigung

  1. Handhebel
  2. Handgetriebe
  3. Pneumatikantrieb
  4. E-Antrieb
  5. Elektro Hydraulisch

Optionen

  1. Flansche nach DIN oder ANSI
  2. ISO 5211 Aufbau
  3. Spindelverlängerung
  4. Abschliessvorrichtung
  5. Endschalterbox-Aufbau
  6. Ausblassichere Welle
  7. Notfallabdichtung durch Versiegelung
  8. TA-Luft
  9. Fire Safe
  10. Antistatic
  11. Gas / Erdgas Ausführung
  12. Vollentfettet für Sauerstoffanwendungen
